ما هو مبدأ عمل صمام الملف اللولبي ذو الفعل المباشر؟

باعتباري موردًا متمرسًا للصمامات ذات الملف اللولبي، فقد شهدت بنفسي الدور المحوري الذي تلعبه هذه الأجهزة عبر مجموعة واسعة من الصناعات. تعتبر صمامات الملف اللولبي مكونات أساسية في أنظمة التحكم في السوائل، مما يوفر عملية دقيقة وموثوقة. من بين الأنواع المختلفة، تتميز صمامات الملف اللولبي ذات الفعل المباشر ببساطتها وفعاليتها. في هذه المدونة، سوف أتعمق في مبدأ عمل صمامات الملف اللولبي ذات الفعل المباشر، واستكشف كيفية عملها ولماذا تعتبر خيارًا شائعًا في العديد من التطبيقات.

الهيكل الأساسي لصمام الملف اللولبي ذو الفعل المباشر

قبل أن ندخل في مبدأ العمل، دعونا أولاً نفهم الهيكل الأساسي لصمام الملف اللولبي ذي الفعل المباشر. يتكون صمام الملف اللولبي ذو الفعل المباشر من ثلاثة أجزاء رئيسية: ملف الملف اللولبي، والمكبس، ومقعد الصمام.

الملف اللولبي هو مكون كهرومغناطيسي. وهي مصنوعة من سلك ملفوف حول القلب. عندما يمر تيار كهربائي عبر الملف، فإنه يولد مجالا مغناطيسيا. تتناسب قوة هذا المجال المغناطيسي مع كمية التيار المتدفق عبر الملف.

المكبس هو جزء متحرك مصنوع من مادة مغناطيسية حديدية. يتم وضعها داخل لفائف الملف اللولبي. إن مقعد الصمام هو جزء ثابت به فتحة يمكن من خلالها تدفق السائل. تم تصميم المكبس إما لمنع السائل أو السماح له بالمرور عبر مقعد الصمام اعتمادًا على حالة الملف اللولبي.

مبدأ العمل لصمام الملف اللولبي ذو الفعل المباشر

يعتمد تشغيل صمام الملف اللولبي ذو الفعل المباشر على مبدأ الكهرومغناطيسية. هناك حالتان رئيسيتان للصمام: الحالة المغلقة والحالة المفتوحة.

الدولة المغلقة

في الحالة المغلقة، لا يوجد تيار يتدفق عبر الملف اللولبي. بدون المجال المغناطيسي الناتج عن الملف، يتم تثبيت المكبس في مكانه بواسطة زنبرك. يبذل الزنبرك قوة على المكبس، ويدفعه نحو مقعد الصمام. يؤدي هذا إلى إنشاء إغلاق محكم، مما يمنع السائل من التدفق عبر الصمام. سواء كان سائلًا أو غازًا، يظل الصمام مغلقًا، ويُمنع السائل من المرور عبر النظام.

الدولة المفتوحة

عندما يتم تطبيق تيار كهربائي على الملف اللولبي، يتم إنشاء مجال مغناطيسي. يؤثر المجال المغناطيسي على المكبس بقوة كافية للتغلب على قوة الزنبرك. ونتيجة لذلك، يتم سحب المكبس بعيدًا عن مقعد الصمام. يؤدي هذا إلى إنشاء فتحة بين المكبس ومقعد الصمام، مما يسمح للسائل بالتدفق عبر الصمام. يمكن للسائل بعد ذلك التحرك عبر النظام كما هو مطلوب في التطبيق.

بمجرد إزالة التيار من ملف الملف اللولبي، يختفي المجال المغناطيسي. يقوم الزنبرك بعد ذلك بدفع المكبس للخلف باتجاه مقعد الصمام، مما يؤدي إلى إغلاق الصمام وإيقاف تدفق السائل.

مزايا صمامات الملف اللولبي ذات الفعل المباشر

توفر صمامات الملف اللولبي ذات الفعل المباشر العديد من المزايا، مما يجعلها خيارًا شائعًا في العديد من التطبيقات.

تصميم بسيط

إحدى المزايا الرئيسية لصمامات الملف اللولبي ذات الفعل المباشر هي تصميمها البسيط. مع وجود عدد أقل من الأجزاء المتحركة مقارنة بالأنواع الأخرى من الصمامات، فهي أقل عرضة للعطل الميكانيكي. كما أن هذه البساطة تجعل تركيبها وصيانتها أسهل. على سبيل المثال، في تطبيق صناعي صغير الحجم حيث تكون المساحة محدودة وموارد الصيانة نادرة، يمكن أن يكون صمام الملف اللولبي ذو الفعل المباشر خيارًا رائعًا.

وقت الاستجابة السريع

يمكن لصمامات الملف اللولبي ذات الفعل المباشر أن تفتح وتغلق بسرعة كبيرة. نظرًا لأن العملية تعتمد على القوة الكهرومغناطيسية، فإن وقت الاستجابة يكون عادةً في نطاق المللي ثانية. يعد وقت الاستجابة السريع هذا أمرًا بالغ الأهمية في التطبيقات التي تتطلب التحكم الدقيق في تدفق السوائل، كما هو الحال في عمليات التصنيع الآلية أو في الأجهزة الطبية.

متطلبات الضغط المنخفض

يمكن لهذه الصمامات أن تعمل عند ضغوط منخفضة. على عكس بعض الأنواع الأخرى من الصمامات التي تتطلب حدًا أدنى معينًا من الضغط لتعمل بشكل صحيح، يمكن للصمامات ذات الملف اللولبي ذات الفعل المباشر أن تفتح وتغلق بفعالية حتى عند الضغوط المنخفضة جدًا. وهذا يجعلها مناسبة لمجموعة واسعة من التطبيقات، بما في ذلك تلك الموجودة في أنظمة الضغط المنخفض.

تطبيقات صمامات الملف اللولبي ذات الفعل المباشر

تُستخدم صمامات الملف اللولبي ذات الفعل المباشر في مجموعة متنوعة من الصناعات والتطبيقات.

أنظمة التدفئة والتهوية وتكييف الهواء

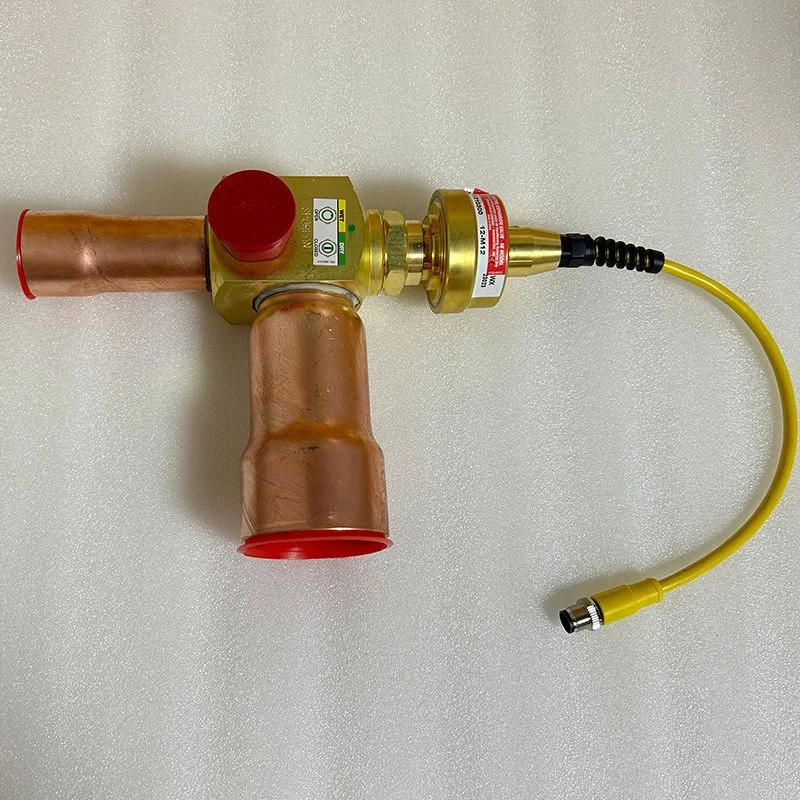

في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، تُستخدم صمامات الملف اللولبي ذات الفعل المباشر للتحكم في تدفق غازات التبريد. أنها تلعب دورا حاسما في تنظيم درجة الحرارة والضغط في النظام. على سبيل المثال،صمام الملف اللولبي ترينيعد خيارًا شائعًا في العديد من تطبيقات التدفئة والتهوية وتكييف الهواء (HVAC)، مما يوفر تحكمًا موثوقًا ودقيقًا في تدفق مادة التبريد.

الأتمتة الصناعية

في الأتمتة الصناعية، يتم استخدام هذه الصمامات للتحكم في تدفق السوائل في العمليات المختلفة. يمكن استخدامها للتحكم في تدفق الماء أو الزيت أو السوائل الأخرى في مصانع التصنيع. على سبيل المثال، في مصنع معالجة المواد الكيميائية، يمكن استخدام صمامات الملف اللولبي ذات الفعل المباشر للتحكم في تدفق المواد الكيميائية المختلفة في مراحل مختلفة من العملية.

المعدات الطبية

تُستخدم أيضًا صمامات الملف اللولبي ذات الفعل المباشر على نطاق واسع في المعدات الطبية. يتم استخدامها للتحكم في تدفق الغازات والسوائل في الأجهزة مثل آلات التخدير، وأجهزة التنفس الصناعي، وأجهزة غسيل الكلى. يعد زمن الاستجابة السريع والتحكم الدقيق في هذه الصمامات أمرًا ضروريًا لضمان سلامة وفعالية هذه الأجهزة الطبية.

أنظمة التبريد

في أنظمة التبريد، تُستخدم صمامات الملف اللولبي ذات الفعل المباشر للتحكم في تدفق مادة التبريد. أنها تساعد في الحفاظ على درجة الحرارة والضغط المناسبين في النظام.صمام الملف اللولبي الناقلغالبًا ما يستخدم في أنظمة التبريد التجارية والسكنية، مما يوفر أداءً موثوقًا به.

معالجة المياه

في محطات معالجة المياه، تستخدم هذه الصمامات للتحكم في تدفق المياه والمواد الكيميائية والمواد الأخرى. ويمكن استخدامها لفتح وإغلاق الأنابيب في مراحل مختلفة من عملية المعالجة، مما يضمن المعالجة المناسبة للمياه.

العوامل التي يجب مراعاتها عند اختيار صمام الملف اللولبي ذو الفعل المباشر

عند اختيار صمام الملف اللولبي ذو الفعل المباشر لتطبيقك، هناك عدة عوامل يجب مراعاتها.

توافق السوائل

يجب أن يكون الصمام متوافقًا مع السائل الذي سيتعامل معه. للسوائل المختلفة خواص كيميائية مختلفة، ويجب أن تكون مواد الصمامات قادرة على تحمل التأثيرات المسببة للتآكل للسائل. على سبيل المثال، إذا كان السائل حمضيًا، فيجب أن يكون الصمام مصنوعًا من مادة مقاومة للتآكل الحمضي.

الضغط ومعدل التدفق

يجب أن يكون الصمام قادرًا على التعامل مع متطلبات الضغط ومعدل التدفق للتطبيق. تحتاج إلى التأكد من أن الصمام يمكن فتحه وإغلاقه بشكل صحيح عند ضغط التشغيل وأنه يمكن أن يسمح بتدفق الكمية المطلوبة من السائل.

متطلبات الجهد والطاقة

يتطلب الملف اللولبي للصمام جهدًا وقوة معينة للتشغيل. تحتاج إلى التأكد من أن مصدر الطاقة في نظامك يمكنه توفير الجهد والطاقة اللازمين للصمام.

نطاق درجة الحرارة

يجب أن يكون الصمام قادرًا على العمل ضمن نطاق درجة الحرارة للتطبيق. يمكن أن تؤثر درجات الحرارة القصوى على أداء الصمام، لذلك من المهم اختيار صمام مصمم للعمل في ظروف درجة الحرارة المحددة لنظامك.

خاتمة

تعتبر صمامات الملف اللولبي ذات الفعل المباشر أجهزة بسيطة ولكنها قوية تلعب دورًا حاسمًا في أنظمة التحكم في السوائل. يسمح مبدأ عملها القائم على الكهرومغناطيسية بالتحكم السريع والدقيق في تدفق السوائل. بفضل مزاياها العديدة، مثل التصميم البسيط ووقت الاستجابة السريع ومتطلبات الضغط المنخفض، فهي مناسبة لمجموعة واسعة من التطبيقات في مختلف الصناعات.

إذا كنت في السوق للحصول على صمامات ذات ملفات لولبية ذات تشغيل مباشر عالية الجودة، فنحن هنا لمساعدتك. نحن نقدم مجموعة واسعة من صمامات الملف اللولبي، بما في ذلكصمام الملف اللولبي ترين,صمام الملف اللولبي الناقل، ويورك صمام الملف اللولبي. تم تصميم صماماتنا لتلبية أعلى معايير الجودة والأداء. سواء كنت بحاجة إلى صمام لمشروع صغير الحجم أو تطبيق صناعي واسع النطاق، يمكننا أن نقدم لك الحل المناسب. اتصل بنا اليوم لمناقشة متطلباتك وبدء عملية الشراء.

مراجع

• "هندسة طاقة الموائع" بقلم آرثر آر إردمان وجورج إن ساندور.
• "دليل صمام الملف اللولبي" بقلم بيتر إيه تي هويت.
